Ogliastra nube vulcanica e nube radioattiva
Le nubi di cenere vulcanica hanno un forte impatto meteo sulle operazioni di volo, così come quelle di nube radioattiva anche se per altri motivi.
Esistono alcuni soggetti istituzionali che forniscono tali indicazioni agli aeronaviganti, per l'Italia tale servizio è svolto dal 1°C.M.R.Milano (A.M.).
A livello globale esistono i centri VAAC (Volcanic ash advisory centres per l'Italia è competente Tolosa) che emettono messaggi in codice che Turbolence è in grado di elaborare, e del quale vi proponiamo di sotto alcuni esempi.
A tanti potrà sembrare esagerato affrontare questo tema in un sito dedicato all'Ogliastra, ma noi siamo pignoli e non vogliamo lasciare nulla al caso.

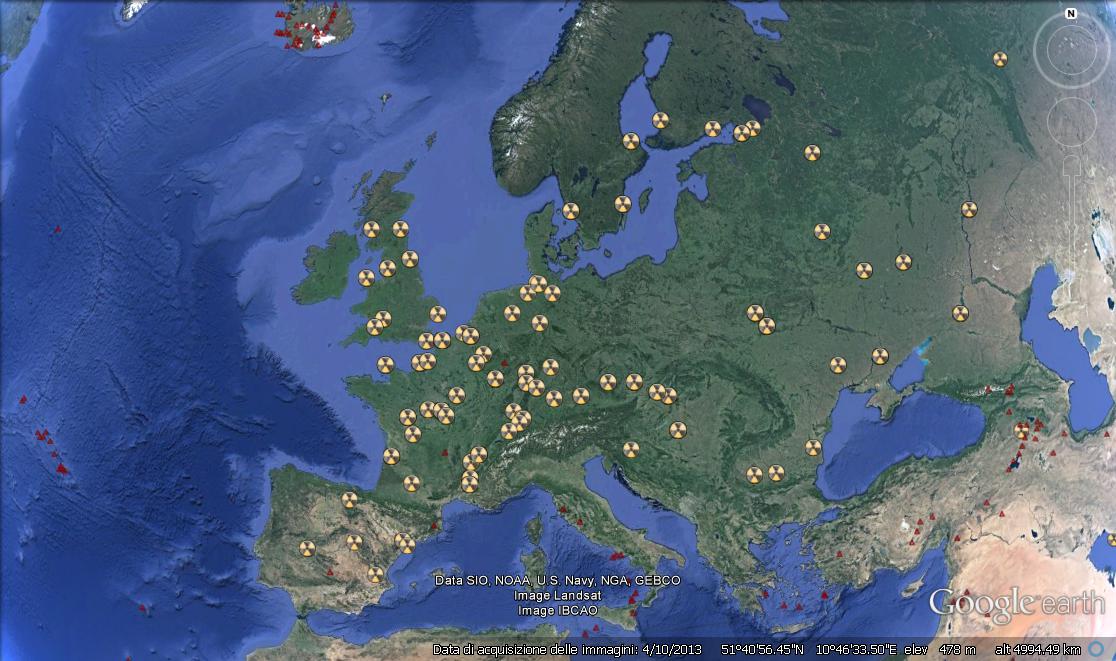

Mappa delle centrali nucleari e vulcani Intorno alla Sardegna visualizzate in google earth


Emisfero nord mappa delle centrali nucleari e vulcani visualizzate in google earth


Esempio del messaggio in codice emesso da un VAAC, in questo caso relativo ad una esercitazione del vulcano GRIMSVOTN in Islanda.
Questa esercitazione si svolge a step prestabiliti e tutte le organizzazioni vi partecipano. (ai primi di Aprile/14 ci sarà la prossima).

VA ADVISORY
DTG: 20110413/1800Z
VAAC: LONDON
VOLCANO: GRIMSVOTN 1703-01
PSN: N6425 W01720
AREA: ICELAND
SUMMIT ELEV: 1725M
ADVISORY NR: 2011/006
INFO SOURCE: ICELAND
AVIATION COLOUR CODE: RED
ERUPTION DETAILS: EXERCISE EXERCISE EXERCISE - THIS IS EXERCISE VOLCEX11/01
OBS VA DTG: 13/1800Z
OBS VA CLD: SFC/FL200 N6427 W01841 - N6338 W00937 - N6431 W00702 - N6648 E00814 - N7118 E01547 - N7528 E02710 -
N7700 E03405 - N7555 E03556 - N7410 E03719 - N7235 E03233 - N6713 E02528 - N6236 E01910 - N5626 E01051 - N5202
E00319 - N4829 W00136 - N4558 W00518 - N4551 W00832 - N4726 W01032 - N5127 W01023 - N5326 W00613 - N5452 W00955
- N5337 W01337 - N5326 W02109 - N5431 W02546 - N5616 W03605 - N5626 W04310 - N5717 W05042 - N5752 W05328 -
N5904 W04805 - N5947 W04042 - N5909 W03251 - N5850 W02414 - N5840 W01823 - N5855 W01413 - N5932 W01004 - N5951
W01346 - N6059 W01709 - N6244 W01918 - N6427 W01841 FL200/FL350 N6423 W01718 - N6257 W01109 - N6236 W00432 -
N6343 E00251 - N6549 E01014 - N6929 E01814 - N7241 E02242 - N7352 E02824 - N7300 E02919 - N7035 E03110 - N6706
E02605 - N6104 E01833 - N5247 E00528 - N4841 W00118 - N4629 W00308 - N4158 W00337 - N4020 W00641 - N4413 W00918
- N4733 W01041 - N5133 W01041 - N5156 W01518 - N5224 W02337 - N5535 W03205 - N5616 W03719 - N5545 W04605 -
N5524 W05652 - N5616 W06042 - N5747 W05947 - N5855 W05101 - N5956 W04146 - N5928 W03223 - N5914 W02519 - N5855
W01528 - N5956 W01204 - N6104 W01204 - N6257 W01641 - N6355 W01850 - N6423 W01718 FL350/FL550 N6451 W01650 -
N6140 W00623 - N5835 W00032 - N5637 W00241 - N5601 W00450 - N5353 W00422 - N5230 W00108 - N4853 W00108 - N4519
W00432 - N4151 W00518 - N4252 W00718 - N4859 W00813 - N5133 W00823 - N5224 W01213 - N5309 W01955 - N5252 W02414
- N5415 W02814 - N5647 W03641 - N5826 W03823 - N5747 W03309 - N5621 W02555 - N5621 W02223 - N5727 W01641 -
N5859 W01337 - N6059 W01318 - N6240 W01546 - N6322 W01814 - N6451 W01650
FCST VA CLD +6HR: 14/0000Z SFC/FL200 N6431 W01755 - N6253 W01223 - N6201 W00432 - N6227 E00110 - N6514 E00832 -
N7029 E01901 - N7302 E02052 - N7428 E01956 - N7528 E01956 - N7953 E03138 - N7944 E03901 - N7826 E04156 - N7613
E04205 - N7450 E03815 - N7219 E03233 - N6833 E02805 - N6443 E02538 - N5850 E01710 - N5359 E01051 - N4911 E00423
- N4720 W00050 - N4426 W00355 - N4130 W00527 - N4144 W00823 - N4459 W01223 - N4804 W01404 - N4929 W01050 -
N5116 W01050 - N5110 W01728 - N5144 W02537 - N5535 W03337 - N5742 W03937 - N5742 W04632 - N5752 W05501 - N5850
W05956 - N6041 W06156 - N6153 W05537 - N6153 W04737 - N6037 W03651 - N5835 W02623 - N5717 W01937 - N5657 W01346
- N5722 W00927 - N5816 W01509 - N5942 W01955 - N6227 W02118 - N6431 W01755 FL200/FL350 N6431 W01814 - N6153
W00823 - N6046 W00108 - N6219 E00442 - N6545 E01128 - N7103 E01947 - N7418 E02205 - N7541 E02642 - N7837 E03214
- N7913 E03633 - N7852 E04024 - N7700 E03910 - N7415 E03547 - N7035 E03110 - N6411 E02501 - N5807 E01728 -
N5035 E00623 - N4636 W00118 - N4519 W00346 - N4109 W00204 - N3712 E00032 - N3657 W00155 - N3847 W00546 - N4246
W01118 - N4701 W01450 - N4911 W01746 - N4941 W02450 - N5353 W03119 - N5722 W04110 - N5722 W05233 - N5550 W05928
- N5555 W06414 - N5727 W07156 - N6041 W07052 - N6149 W06252 - N6249 W05433 - N6227 W04605 - N6028 W03319 -
N5801 W02546 - N5631 W01728 - N5631 W01013 - N5737 W00737 - N5914 W01118 - N6257 W01832 - N6431 W01814 FL350/FL550
N6431 W01755 - N6122 W00850 - N5850 E00146 - N5540 E00814 - N5304 E00623 - N5133 E00251 - N5017 W00204 - N4810
W00308 - N4048 W00318 - N4259 W00727 - N4701 W01004 - N5029 W01041 - N5029 W01441 - N5029 W02250 - N5219 W02728
- N5652 W03614 - N5914 W04519 - N6104 W04728 - N6032 W04014 - N5859 W03605 - N5647 W02737 - N5514 W02014 -
N5514 W01346 - N5707 W00841 - N5919 W01041 - N6219 W01623 - N6257 W01823 - N6431 W01755
FCST VA CLD +12HR: 14/0600Z SFC/FL200 N6448 W01749 - N6122 W01058 - N5909 W00237 - N6016 E00234 - N6507 E01043
- N6738 E01257 - N7110 E02107 - N7450 E01735 - N7707 E01510 - N8113 E02044 - N8218 E02033 - N8254 E02544 -
N8237 E03450 - N8116 E04406 - N7902 E04450 - N7737 E04344 - N7611 E03630 - N7417 E03247 - N6841 E03023 - N6424
E02651 - N5507 E01437 - N4422 E00425 - N4334 W00046 - N4131 W00417 - N3756 W00023 - N3600 W00108 - N3636 W00822
- N4156 W01502 - N4658 W01727 - N4843 W01643 - N4920 W02452 - N5303 W03110 - N5659 W03931 - N5909 W04954 -
N5954 W05752 - N5920 W06315 - N5817 W07029 - N6132 W07529 - N6424 W07125 - N6540 W06050 - N6526 W05050 - N6214
W03920 - N5834 W02823 - N5539 W01834 - N5858 W02250 - N6335 W02058 - N6448 W01749 FL200/FL350 N6434 W01749 -
N5926 W00558 - N5817 E00149 - N6038 E00554 - N6540 E00819 - N7141 E01702 - N7655 E01426 - N7933 E01532 - N8038
E02534 - N8233 E03140 - N8217 E03939 - N8101 E04513 - N7840 E04608 - N7619 E04450 - N7605 E03917 - N7152 E03140
- N6602 E02831 - N5954 E02224 - N5416 E01713 - N4729 E01117 - N4351 E00447 - N4204 W00108 - N3958 E00105 -
N3447 E01043 - N2916 E01150 - N2846 E00841 - N3305 E00425 - N3533 W00513 - N3831 W01153 - N4358 W01919 - N5003
W02857 - N5653 W03802 - N6005 W05241 - N6005 W06241 - N5717 W07434 - N5546 W08125 - N6011 W08541 - N6434 W07710
- N6558 W06315 - N6549 W05325 - N6351 W04347 - N6011 W03420 - N5623 W02525 - N5410 W01716 - N5330 W00929 -
N5356 W00355 - N5526 W00929 - N6127 W01811 - N6434 W01749 FL350/FL550 N6429 W01801 - N5759 W00153 - N5546 E00841 -
N5330 E01213 - N4905 E01043 - N4549 E00149 - N4342 W00535 - N4643 W01356 - N5032 W02548 - N5552 W03335 - N6005
W04325 - N6204 W04601 - N6138 W04100 - N5410 W02408 - N5155 W01311 - N5243 W00417 - N5635 W00917 - N6159 W01738
- N6429 W01801
FCST VA CLD +18HR: 14/1200Z SFC/FL200 N6429 W01737 - N6037 W01331 - N5714 W00847 - N5647 W00136 - N5747 E00307
- N6043 E00356 - N6807 E00826 - N7414 E01131 - N7502 E01411 - N7726 E00916 - N7944 E00217 - N8237 E01042 -
N8406 E01334 - N8411 E02858 - N8334 E04052 - N8148 E04815 - N7949 E04917 - N7825 E04713 - N7752 E04027 - N7658
E03405 - N7039 E03113 - N6347 E03125 - N6429 E02541 - N6107 E02045 - N5517 E01830 - N5043 E01245 - N4411 E00916
- N4041 E00229 - N3944 W00327 - N3650 E00128 - N3204 E00623 - N3307 E00205 - N3640 W01013 - N4241 W01940 -
N4826 W02841 - N5619 W03706 - N6125 W05116 - N6251 W06208 - N6217 W07301 - N6234 W08037 - N6711 W08024 - N6932
W07236 - N6905 W06144 - N6507 W04353 - N5935 W02931 - N5813 W02411 - N6101 W01952 - N6419 W02041 - N6429 W01737
FL200/FL350 N6414 W01647 - N5747 W00758 - N5613 E00103 - N5753 E00635 - N5942 E00343 - N6347 E00343 - N7205 E00953
- N7622 E01143 - N7944 E00128 - N8225 E00839 - N8302 E01602 - N8308 E02402 - N8425 E02808 - N8402 E03646 -
N8238 E04815 - N8012 E05246 - N7929 E04713 - N7717 E03608 - N7253 E02833 - N6811 E02922 - N6419 E03101 - N6143
E02504 - N5420 E01728 - N4720 E01423 - N4032 E00700 - N3944 E00313 - N3610 E00635 - N3520 E01525 - N3828 E02719
- N3600 E02655 - N3236 E02110 - N2936 E01602 - N3133 E00217 - N3630 W00924 - N4819 W03146 - N5606 W03743 -
N6341 W05623 - N6319 W06614 - N6137 W07655 - N5524 W07756 - N5517 W08556 - N6125 W09153 - N6532 W09218 - N6923
W08113 - N7059 W07159 - N6905 W05014 - N6451 W04048 - N5826 W03109 - N5428 W02549 - N5129 W01915 - N4923 W00912
- N5003 W00201 - N5144 W00859 - N5538 W01444 - N6200 W01838 - N6358 W01940 - N6414 W01647 FL350/FL550 N6414
W01659 - N5904 W01013 - N5545 W00226 - N5413 E00839 - N5159 E01245 - N4335 E00916 - N4050 E00217 - N4100 W00632
- N4317 W01623 - N4802 W02740 - N5300 W03223 - N5852 W03959 - N6325 W04746 - N6501 W04722 - N6335 W04125 -
N6019 W03629 - N5613 W02931 - N5050 W02131 - N4851 W01331 - N4746 W00644 - N4931 W00327 - N5050 W00315 - N5159
W00859 - N5740 W01420 - N6149 W01737 - N6325 W01928 - N6414 W01659 RMK";

Spiegazione:
Il messaggio (oltre alle informazioni sul vulcano) è suddiviso principalmente in 4 parti: Osservazione, Previsione a +6, +12,+18.
Ognuna di queste parti è suddivisa a sua volta in diversi livelli di volo e, per ciascuno di essi, viene fornita la poligonale espressa in latitudine e longitudine. Alcuni esempi grafici aiuteranno il nostro caro visitatore a capire meglio questo aspetto.

In seguito alla ricezione di questo messaggio, ogni stato emetterà un messaggio in codice (sigmet) per le proprie aree di competenza.

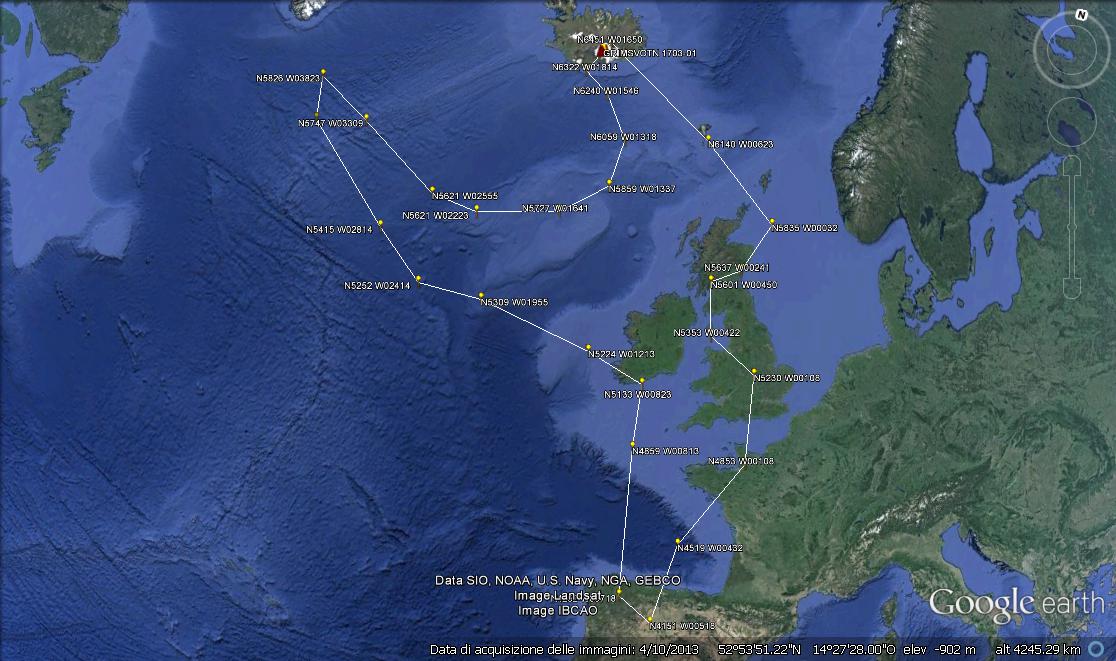

Osservazione della nube a livello di volo 550 (disponibili fl 200,350,550) visualizzato in Google earth con un file kml prodotto da Turbolence

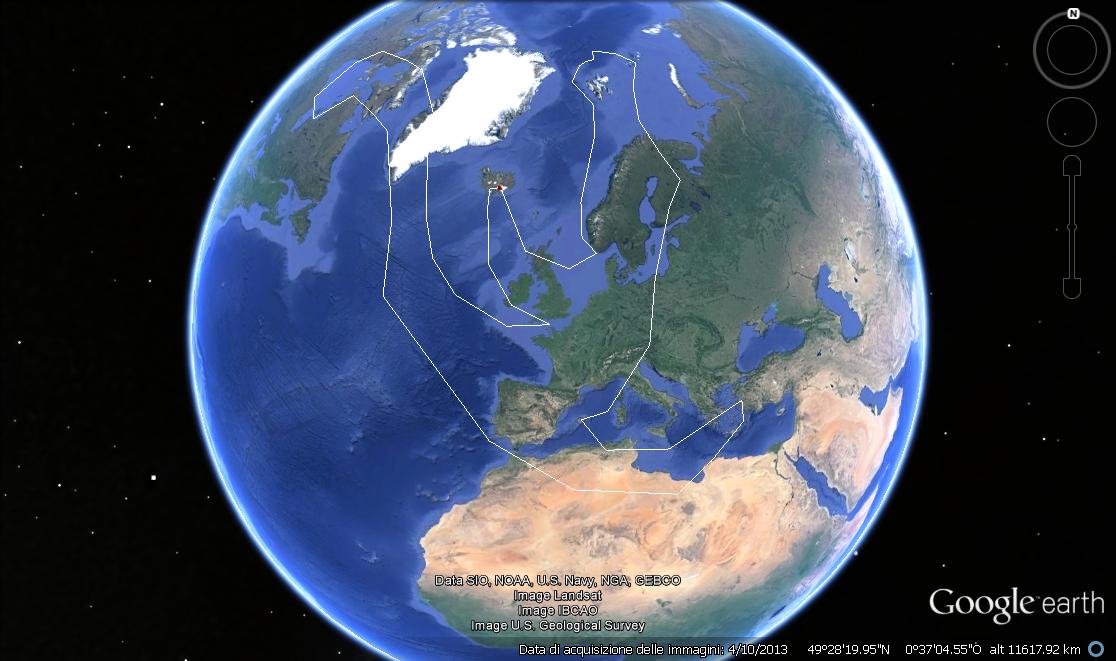

Previsione della nube a +18 ore a livello di volo 350 (disponibili fl 200,350,550) visualizzato in Google earth con un file kml prodotto da Turbolence

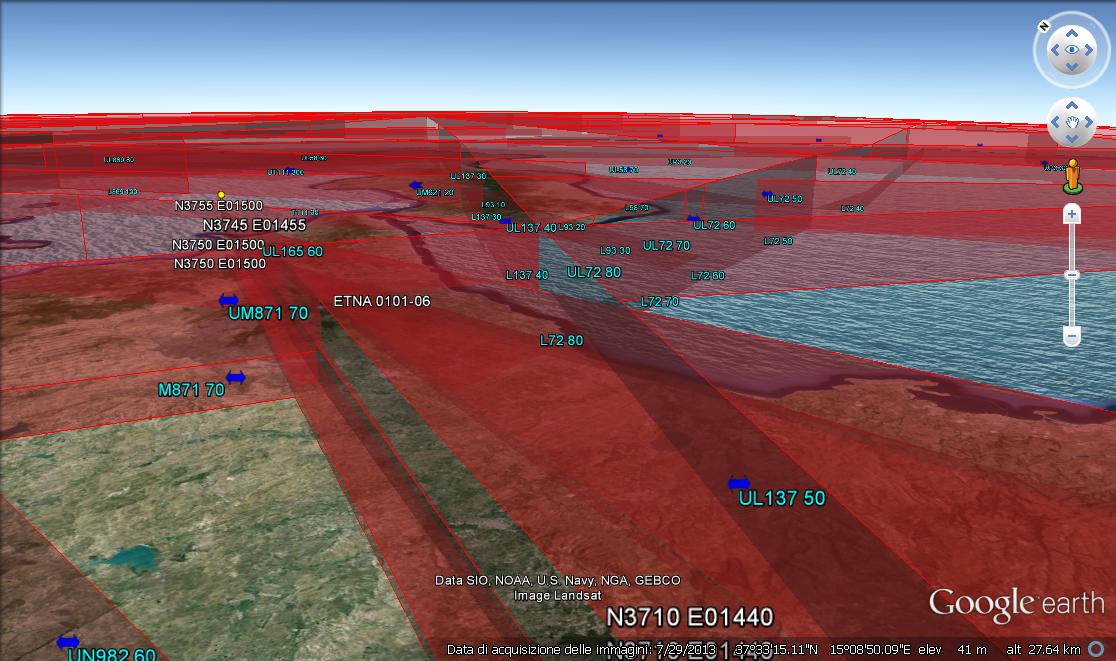

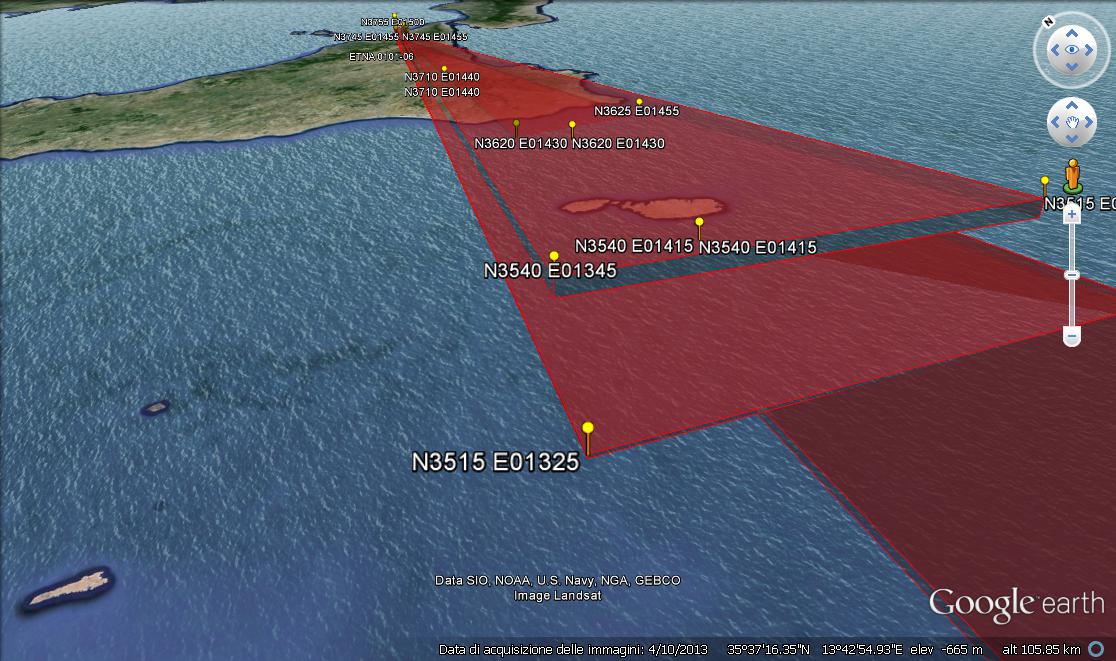

Rappresentazione in 3d di una nube vulcanica emessa dall'Etna a piu' livelli visualizzato in Google earth con un file kml prodotto da Turbolence

Intersezione della nube con le aerovie visualizzato in google earth

Nube Radioattiva

L'unico esempio che abbiamo a disposizione è quello relativo alla nube radioattiva di Fukushima del 2011 e, tra l'altro, speriamo di non averne altri da analizzare in futuro.
Non abbiamo il messaggio originario dell'ente superiore (a livello internazionale) responsabile per questo tipo di nube ma forniamo il messaggio sigmet, emesso dalla fir di competenza del Giappone (flight information region) relativo alla nube del 29-1-13.
Qualche attento osservatore potrebbe domandarsi... ma come nel 2013 c'era ancora la nube radioattiva? Sì, sopra Fukushima almeno fino ad Aprile del 2013 era presente questo messaggio rinnovato ogni giorno. Da allora ho controllato solo oggi (27-3-14) e non risulta piu' presente.
Si tratta, tuttavia, di una piccola aerea quella direttamente sopra la centrale nucleare.

Document: 6446 | Created: 15:34 01/29/2013 UTC | Help#:1-877-280-2811 | Page: 01
Description: SIGMET Text | Far East|

WSJP31 RJTD 290330
RJJJ SIGMET A01 VALID 290330/290730 RJTD-
RJJJ FUKUOKA FIR RDOACT CLD FCST WI N3724 E14101 - N3724 E14103 -
N3726 E14104 - N3727 E14102 - N3726 E14100 - N3724 E14101 STNR INTST
UNKNOWN=

WSJP31 RJTD 290730
RJJJ SIGMET A02 VALID 290730/291130 RJTD-
RJJJ FUKUOKA FIR RDOACT CLD FCST WI N3724 E14101 - N3724 E14103 -
N3726 E14104 - N3727 E14102 - N3726 E14100 - N3724 E14101 STNR INTST
UNKNOWN=

WSJP31 RJTD 291130
RJJJ SIGMET A03 VALID 291130/291530 RJTD-
RJJJ FUKUOKA FIR RDOACT CLD FCST WI N3724 E14101 - N3724 E14103 -
N3726 E14104 - N3727 E14102 - N3726 E14100 - N3724 E14101 STNR INTST
UNKNOWN=

WSJP31 RJTD 291530
RJJJ SIGMET A04 VALID 291530/291930 RJTD-
RJJJ FUKUOKA FIR RDOACT CLD FCST WI N3724 E14101 - N3724 E14103 -
N3726 E14104 - N3727 E14102 - N3726 E14100 - N3724 E14101 STNR INTST
UNKNOWN=

WVJP31 RJTD 290610
RJJJ SIGMET G02 VALID 290610/291210 RJTD-
RJJJ FUKUOKA FIR VA ERUPTION MT SAKURAJIMA PSN N3135 E13040 VA CLD
OBS AT 0548Z FL080 STNR INTST UNKNOWN=


Spiegazione:
E' la sequenza dei messaggi sigmet rinnovati ogni 6 ore per la nube radioattiva espressa come poligonale di punti latitudine e longitudine.
RJJJ è il nome Icao della FIR FUKUOKA responsabile della zona di Fukushima.

RDOACT CLD FCST -> significa in codice nube radioattiva prevista, seguito dalla poligonale.
In coda ad ogni messaggio risulta anche il codice "INTST" che vuol dire nube in intensificazione.
Tra l'altro nella stessa FIR è anche presente nello stesso giorno una eruzione vulcanica del monte SAKURAJIMA (in fondo).

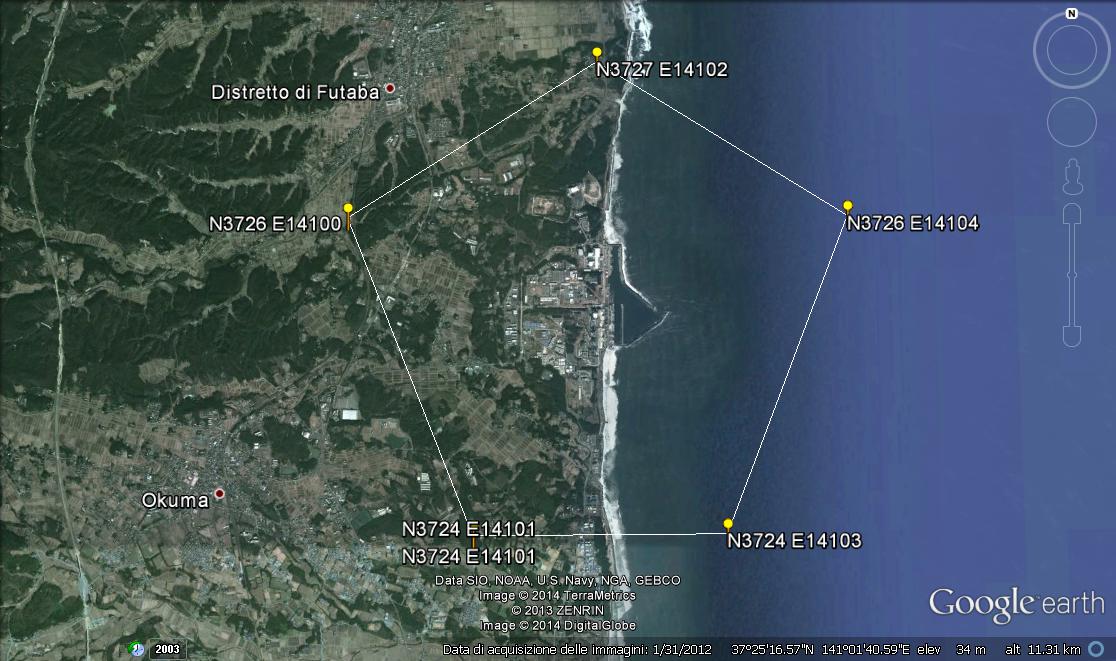

Rappresentazione della nube radioattiva in google earth
